电机正转十秒后反转十秒，再正转十秒一直循环，要设计这样一个电路，可以先找一个类似电路图，在类似的电路基础上进行组合、修改。

既然是有电机正转与反转，与之类似的自然是电机正、反转电路。

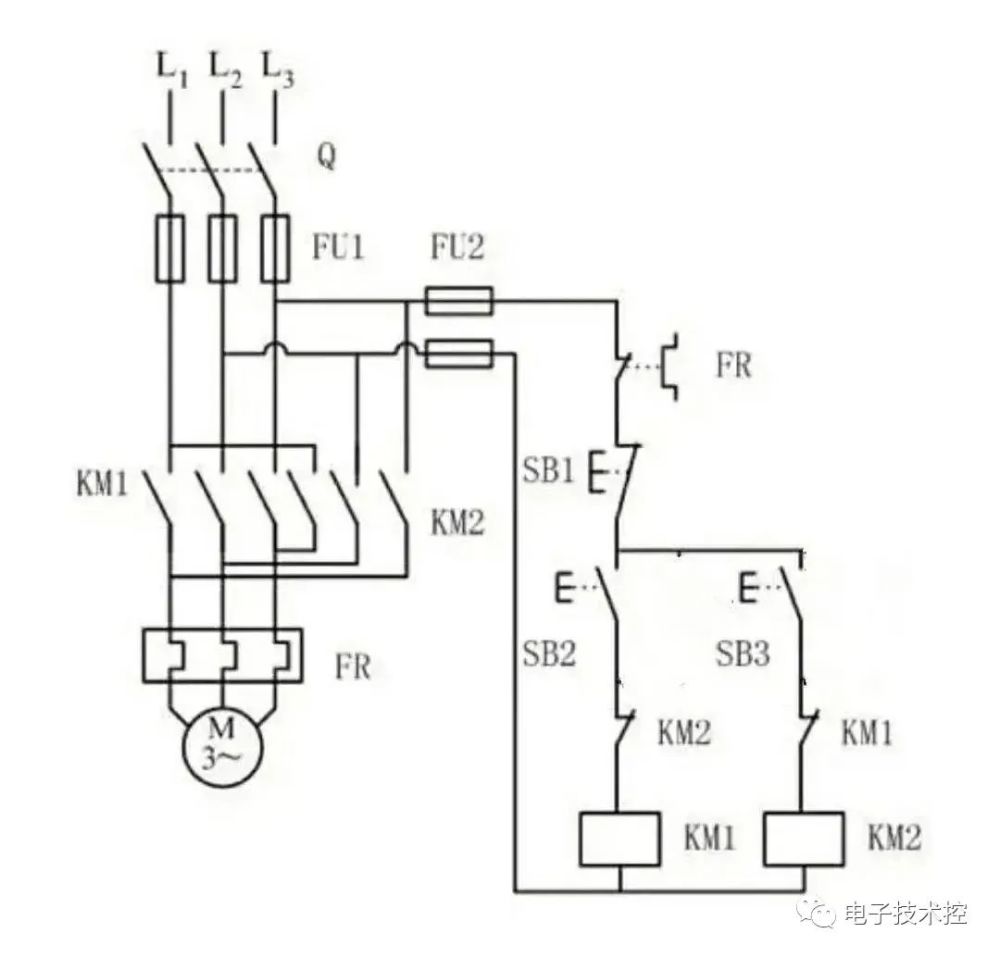

按钮点动接触器互锁电机正反转

选用一个按钮点动接触器互锁的电机正、反转电路。在这个电路上进行增加、改动来达到需要的控制要求。

电机正转十秒与反转十秒，与指示灯的闪烁电路，比较相似。

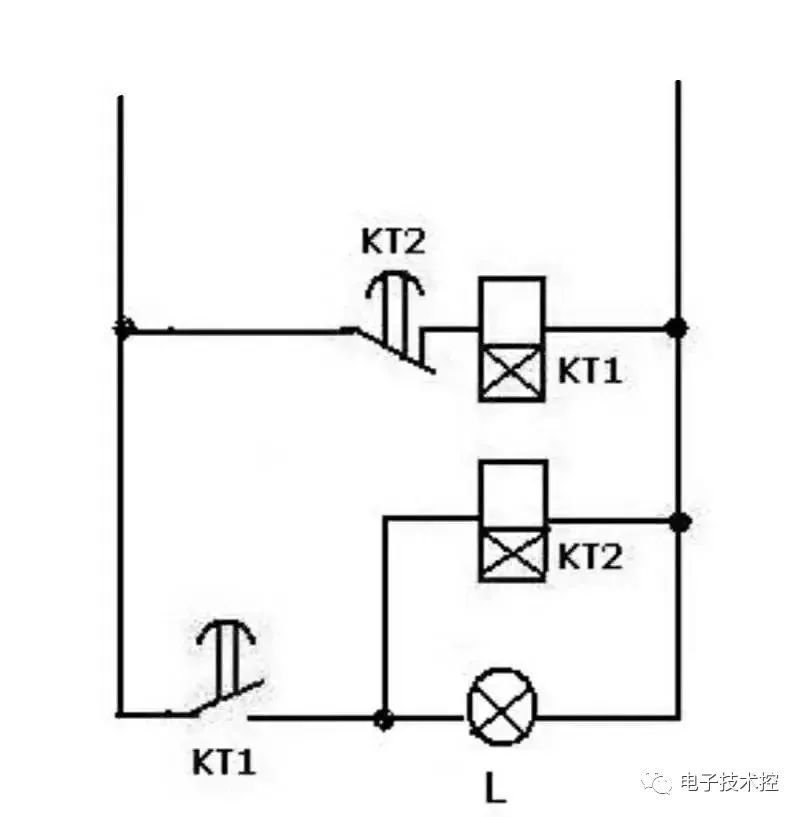

指示灯闪烁电路

闪烁电路由两个通电延时时间继电器组成，控制一个指示灯L的通电时间与断电时间。

KT1、KT2的时间都设置成10秒，指示灯L就形成了亮10秒、灭10秒无限循环。

把指示灯更换成中间继电器，就形成了，中间继电器通电10秒、断电10秒无限循环。

使用中间继电器的常闭触点代替正、反转电路中的按钮SB2。

使用中间继电器的常开触点代替正、反转电路中的按钮SB3。

这样一个电机正转10秒后反转10秒依次循环电路就基本成型。在此电路上，再加上一个起、保、停电路，用于控制电路的启动、停止与失压保护。

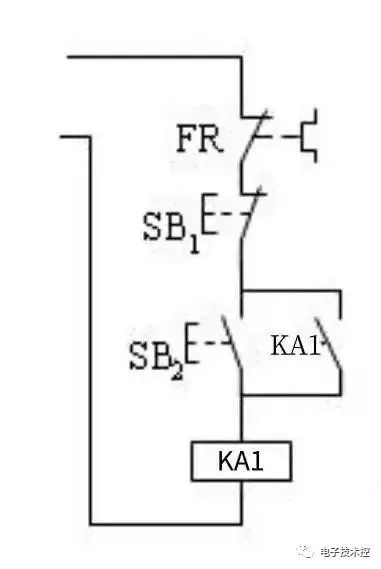

起、保、停电路

将电机正反转电路、闪烁电路、起保停电路，组合在一起进行简单的修改就形成了完整的电机正转10秒、反转10秒无线循环控制电路图。

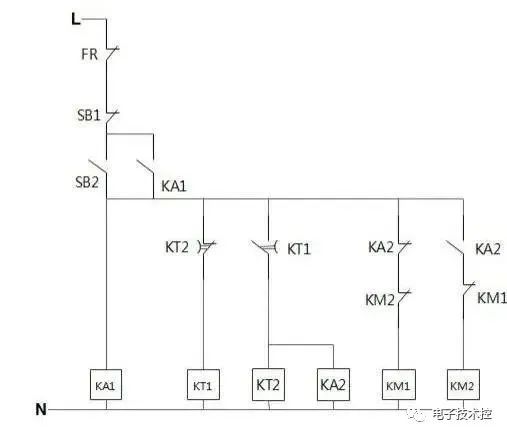

双通电延时继电器控制

kT2设置10秒为正转通电时间，KT1设置10秒为反转通电时间。

按下启动按钮SB2,KM1通电电机正转，10秒后KA2通电，KM1断电，KM2通电电机反转，10秒后电机反转停止，电机正转，无限循环。

复杂的电路都是由基础电路组成，基础电路的积累有助于控制电路的设计。电机正转10秒反转10秒是由三个基础电路组成。而一台设备的控制电路通常也是由电机正转10秒、反转10秒类似的基础电路组成。

任何设备的控制电路都是：“由简入繁，由繁入简”。

电机正转10秒、反转10无限循环电路可以用于一些搅拌设备，搅拌的液体、物料会更加均匀，也可以用于控制两台水泵交替运行。

连续循环式时间继电器

在工作中会遇到一些功能性的电气元件，使用功能性的电气元件可以简化电路，让电路控制变得更加简单，连续循环式时间继电器就是其中的一种。

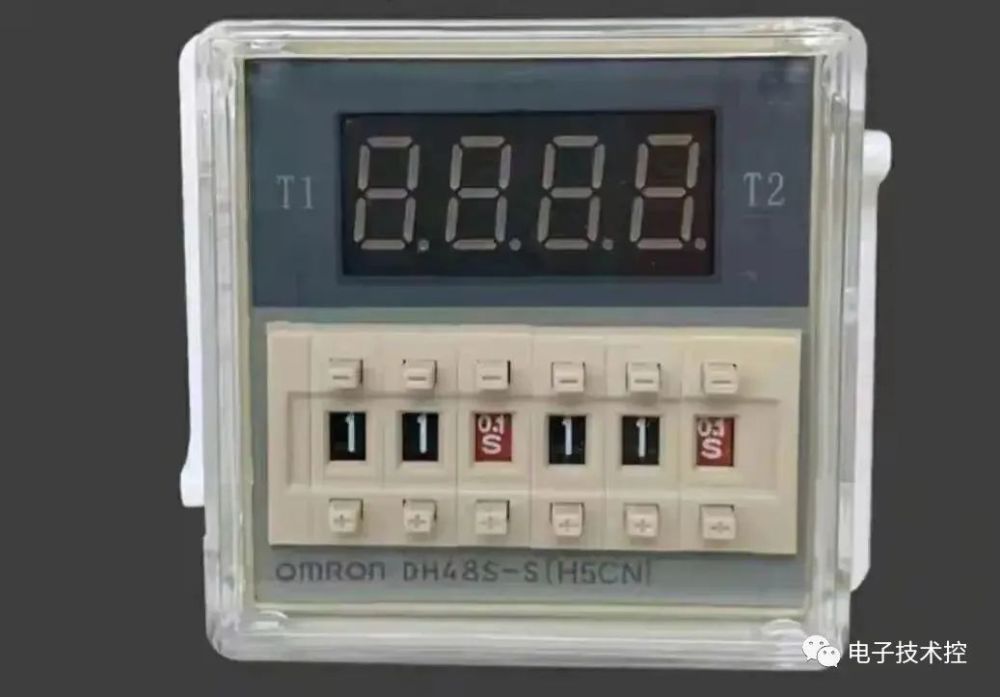

连续循环式时间继电器

连续循环时间继电器有两组时间设定，T1左边为时间设定后，开始计时，到达时间后，辅助触点开始动作。T2右边时间设定，为辅助触点动作的保持时间，时间到时，触点复位，T1重新计时。

连续循环式时间继电器就相当于一个闪烁电路。

连续循环式时间继电器工作时必须保持通电状态。

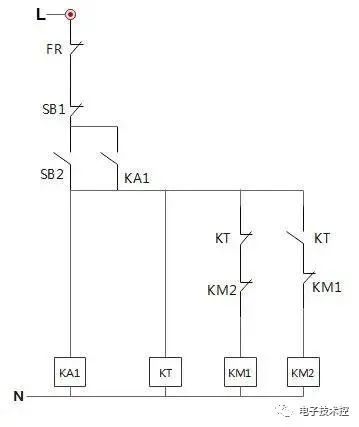

连续循环式时间继电器控制

连续循环式时间继电器KT的T1设置10秒为正转通电时间，T2设置10秒为反转通电时间。

按下启动按钮SB2，KM1通电电机正转，KT保持一直通电，KT的常开、常闭触点，释放10秒、动作10秒、释放10秒无限循环。同时控制KM1通电10秒后停止，KM2通电10秒后停止，KM1通电无限循环。

KM1电机正转，KM2电机反转。

电路设计中的注意事项

电机正转时切换到电机反转时不会产生短路，是因为接触器、继电器的线圈通电时，常闭触点先断开，常开触点后闭合。

接触器、继电器线圈断电，动作的常开触点先释放，动作的常闭触点后释放。

接触器、继电器线圈通电、断电时，常开、常闭触点并不同时动作，有先后顺序。电路设计时应注意这些细节。

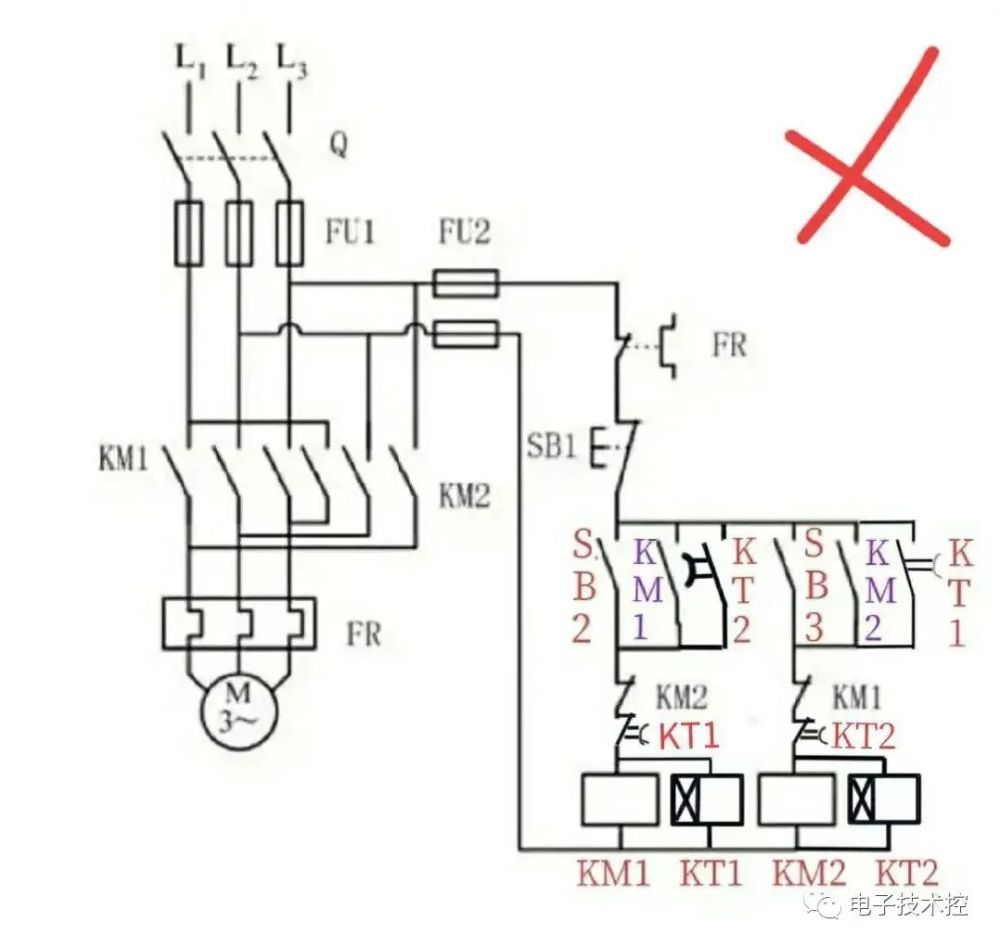

错误电路图

电机正转10秒后反转10秒无限循环，不可采用上面的电路图，咋一看，感觉问题不大，仔细一分析会觉得问题很大。

按下启动按钮SB2，KM1、KT1通电，10秒后，KT1的延时触点动作，但延时触点的常开、常闭不是同时动作。

是KT1的延时常闭触点先动作，然后KM1、KT1的线圈断电，然后。然后就没有然后了。KT1的线圈断电，KT1的延时常开触点就无法动作了，就切换不了反转，无后续动作。（涉及领域:电子、电气/电工（考证题库）、通信、维修、自动化、程序等）
